OmegaTM 5m空芯光纤气体吸收池

OmegaTM系列的气体吸收池采用全空芯光纤的简单盘绕,有体积小、重量轻和稳定性高的特点。与常规光纤波导导光的全反射原理不一样,空芯光纤的芯是空气,导光完全依赖于包层对光的约束,在空芯光纤内导入待测气体,对应的激光光束和待测气体重叠,通过激光光谱吸收的原理,以最小样品量实现高灵敏度的气体检测和同位素分析。



主要特点

产品主要由带反射内涂层的空心光纤、镀增透膜的楔形光学窗口和Barbed或者Swagelok 气体接头等组成。兼容 30 mm 笼式安装系统,配置用于集成到其他光学系统的安装孔。

  • 低样品量:< 10 mL
  • 高灵敏度:< 1 picomole
  • 标准光程:5 m(其他光程可定制)
  • 紧凑的尺寸,稳定性高
  • 简单操作,容易对准
  • 各种波长范围,包括整个中红外范围

产品参数

标准5m气室参数如下:

参数 产品规格
波长范围 3-12μm
内孔直径 1.5mm
有效光程 5m
样品容量 9mL
光通量 10%
输出发散度角(半角) 30 mRad
操作压强 0.001 – 1.0 Atm
气体接口 不锈钢

产品应用

The Omega 是中红外激光吸收光谱的最佳选择,相对较大的光纤直径 (ID = 1.5),非常便于准直光的进入。同时,Omega 也是 FTIR 分析的绝佳解决方案,标准配置在 λ = 3 – 12 µm(可用的其他波长范围)具有出色的透射率,样品体积要求低(V < 10 mL)。

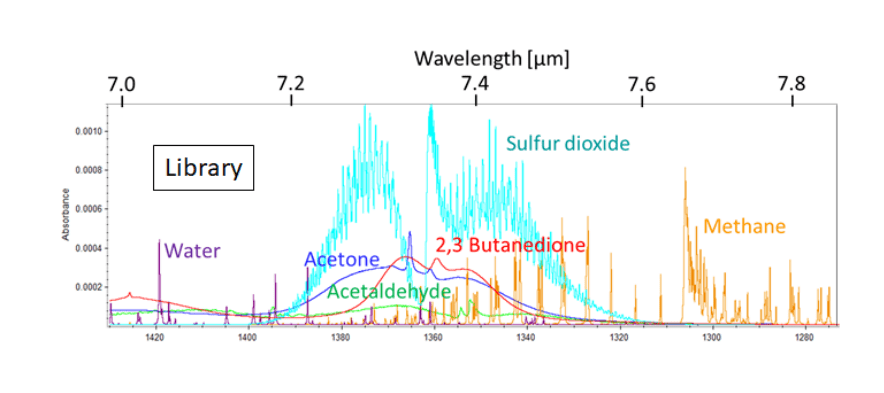

以下为部分气体能实现的检测精度。

2,3 丁二酮/ 2,3 Butanedione /CH3COCOCH3:  99.7 ppm

乙醛/ Acetaldehyde /CH3CHO:  230.2 ppm

丙酮/ Acetone /CH3COCH3:  130.8 ppm

甲烷/ Methane /CH4:  259.3 ppm

水/ Water /H2O:  -38.8 ppm

二氧化硫/ Sulfur dioxide /SO2:  2.5 ppm
