UM-I-10.6

2–12µm探测范围,DC–100mhz带宽HgCdTe通用红外探测模块,带光学浸没式长波光伏多结红外探测器

UM-I-10.6是通用的“一体式”红外探测模块。基于热电冷却、光学浸没式光伏多结探测器,集成了跨阻抗、直流耦合前置放大器、风扇和TEC温度控制器。3°楔形硒化锌防反射涂层窗户可防止不必要的干扰效果。UM-I-10.6探测模块是一款非常便于使用和高度集成的设备,因此可适用于各类LWIR应用。

规格参数

参数(Ta = 20°C, 默认设置) 典型值
光学参数
最低截止波长 λcut-on (10%), µm ≤2.0
峰值波长 λpeak, µm 8.5±1.5
优化波长 λopt, µm 10.6
最高截止波长 λcut-off (10%), µm ≥12.0
探测率 D*(λpeak), cm·Hz1/2/W ≥5.5×108
探测率 D*(λopt), cm·Hz1/2/W ≥3.7×108
输出噪声密度 vn (平均值为1 MHz 至 fhi), nV/Hz1/2  ≤330
电学参数
电压响应度 Rv (λpeak,), V/W ≥9.7×102
电压响应度 Rv (λopt), V/W ≥6.5×102
低截止频率 flo, Hz DC
高截止频率 fhi, Hz ≥100M
输出阻抗 Rout, Ω 50
输出电压摆幅 Vout, V ±1 (RL = 50 Ω*))
输出电压偏置 Voff, mV max ±20
电源电压 Vsup, V 5
DC monitor(约 0 V offset)
电压响应度 Rv(λpeak), V/W ≥2.2×102
电压响应度 Rv(λopt), V/W ≥1.5×102
低截止频率 flo, Hz DC
高截止频率 fhi, Hz 150k
其他配置
光敏元件材料 HgCdTe
光敏面积 AO, mm×mm 1×1
窗片 wZnSeAR
接收角度 Φ ~36°
操作环温要求 Ta, °C 10 to 30
信号输出接口 SMA
DC monitor接口 SMA
供电接口 DC 2.5/5.5
安装孔 M4
风扇

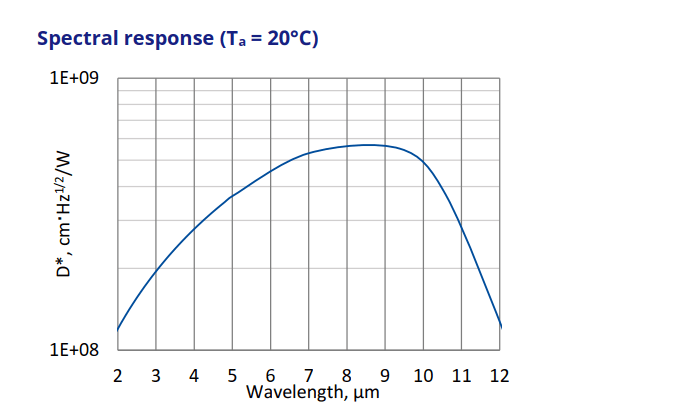

光谱响应

特征和应用领域

特征

•集成TEC控制器和风扇

•单电源供电

•直流监控器

•对红外辐射偏振敏感

•优化有效散热

•与光学配件兼容

•提供经济高效的OEM版本

•通用且灵活

•快速交付



应用领域

•气体检测、监测和分析

•CO2激光(10.6µm)测量

•激光功率监测和控制

•激光束轮廓和定位

•激光校准
