传输CO&CO2激光器能量高能光纤

art photonics提供以PIR银化物光纤为基底材料的高功率CO2激光传输实芯光纤。相较于普通空心光纤,PIR银化物实芯光纤在小曲率半径下能稳定的传输能量;独创性SMRT光纤端面处理技术,有效抑制PIR银化物实芯光纤菲涅尔反射损失,使光纤输出功率提高10-15%

运用场景

医用CO2激光器 / 激光切割和激光治疗

技术参数

标准光纤 PIR 400/500 PIR 600/700 PIR 900/1000
纤芯直径,μm 400 630 900
包层直径,μm 500 700 1000
总传输率@10.6μm > 75%
光束发散度 > 0.13
最大传输功率(CW) 20 35 50
最小弯曲半径(多模) 50mm 70mm 100mm
传输装置 可调耦合激光头

PIR光纤聚焦机头

冷却气体

耦合激光头 最大光束直径 8mm
耦合直径 30mm
长度(加冷却气) 140mm
PIR光纤 PIR光纤纤芯被PEEK聚合物管包裹,外层管套通冷却气体,Ti—SMA—连接器
聚焦机头 直径 最大12mm
长度 最大100mm
焦点大小 0.65 — 1mm
工作距离 20mm
冷却气体进入 冷却气孔直径和超压 6mm,0.1 — 0.15 atm

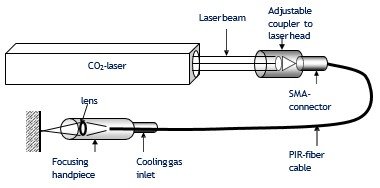

运用示意图
