ATR红外光纤探头

德国art photonics的FlexiSpec®系列产品是最新一代的衰减全反射产品,ATR(探针包括新型的可衰减全反射探针,该探针适用于恶劣的工业环境。ATR浸没式光纤探针适用于实验室、试验工厂和全自动化过程控制的反应监测。

FlexiSpec®产品线的所有衰减全反射探针适用于任何类型的傅里叶变换红外光谱仪光谱仪,和其它的红外光谱仪、光度计和传感器。

产品应用

在线监控 / 过程分析(PAT)/ 聚合过程控制 / 结晶监测 / 在化学药品、石油化学产品、生物及食品工业等领域的红外光谱的过程分析

产品特点

*  近红外/中红外透过率高;

*  ATR探针末流动液体末端测量无盲区;

*  恶劣工业环境工作稳定;

*  使用光谱仪/自动化控制接口兼容

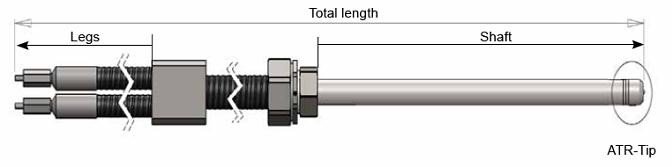

示意图

技术参数

探针类型 金刚石ATR 硒化锌ATR 二氧化硅ATR 锆石 ATR
传输范围 5.2-17μm

(600-1900cm-1)

3.2-17μm

(600-3100cm-1)

5.2-17μm

(600-3100cm-1)

1.5-6.5μm

(1550-650cm-1)

光纤类型 PIR-900/1000

卤化银

PIR-900/1000

卤化银

PIR-900/1000

卤化银

CIR 500/550

硫系玻璃(As-S)

工作温度范围 -100°C / + 140°C -100°C / + 140°C -100°C / +140°C -100°C /+ 90°C
承受压力(max) 200巴(或300巴) 10巴 100巴 100巴
全长 1.5 m (其它选项:1m – 5m)*
轴长 300 mm其它选项: 100-700 mm)*
轴直径 12 mm, 6.3 mm (其它选项.:3mm)
轴材料 Hastelloy C22
腿长 500 mm (其它选项200 – 500 mm)
保护套材料 不透液体的SS-导管, KOPEX-管
最小弯曲半径 130 mm
输入/输出连接器 长SMA (其他类型可选)
兼容的过程接口 Ceramat-FOS或SensoGate-FOS**

*定制直径可根据客户要求选择

**仅对12mm的轴有效
